关节轴承主要是由一个有外球面的内圈和一个有内球面的外圈组成,能承受较大的负荷。根据其不同的类型和结构,可以承受径向负荷、轴向负荷或径向、轴向同时存在的联合负荷。由于在内圈的外球面上镶有复合材料,故该轴承在工作中可产生自润滑。一般用于速度较低的摆动运动,也可在一定角度范围内作倾斜运动,当支承轴与轴壳孔不同心度较大时,仍能正常工作。自润滑关节辅承应用于水利、专业机械等行业。

关节轴承广泛应用于工程液压油缸,锻压机床,工程机械,自动化设备,汽车减震器,水利机械等行业. 关节轴承简介及分类关节轴承是球面滑动轴承,基本型是由具有球形滑动球面接触表面的内、外圈组成。根据其结构和类型的不同,可承受径向载荷、轴向载荷,或者是径向、轴向同时作用的联合载荷。因为关节轴承的球形滑动接触面积大,倾斜角大,同时还因为大多数关节轴承采取了特殊的工艺处理方法,如表面磷化、镀锌、镀铬或外滑动面衬里、镶垫、喷涂等。因此有较大的载荷能力和抗冲击能力,并具有抗腐蚀、耐磨损、自调心、润滑好或自润滑无润滑污物污染的特点,即使安装错位也能正常工作。因此,关节轴承广泛用于速度较低的摆动运动、倾斜运动和旋转运动。







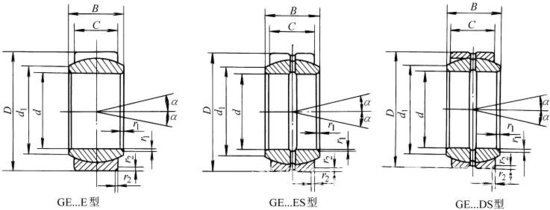

GE…C型自润滑向心关节轴承的结构型式和外形尺寸
轴承型号 尺    寸 /mm α/(°)≈
d D B C d1min r1smin r2smin
E  (正 常)   系 列
GE4C 4 12 5 3 6 0.3 0.3 16
GE5C 5 14 6 4 7 0.3 0.3 13
GE6C 6 14 6 4 8 0.3 0.3 13
GE8C 8 16 8 5 10 0.3 0.3 15
GE10C 10 19 9 6 13 0.3 0.3 12
GE12C 12 22 10 7 15 0.3 0.3 10
GE15C 15 26 12 9 18 0.3 0.3 8
GE17C 17 30 14 10 20
GE20C 20 35 16 12 24 0.3 0.3 9
GE25C 25 42 20 16 29 0.6 0.6 7
GE30C 30 47 22 18 34
